Viac{0}}vrstvové vytláčanie: Vytváranie komplexných funkčných profilov

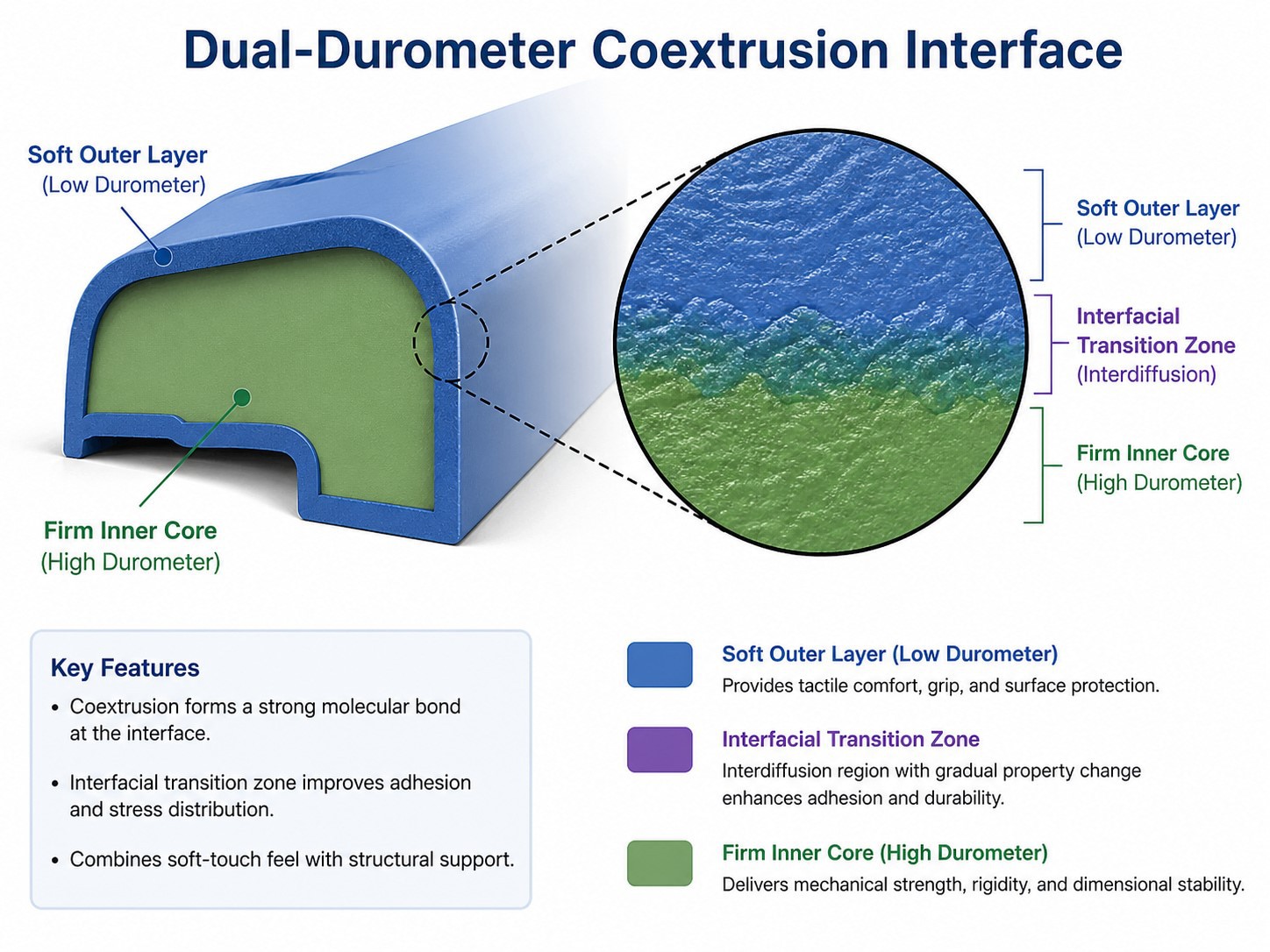

Viac{0}}vrstvová koextrúzia rieši tento rozpor privádzaním samostatných polymérov cez jednoúčelové extrudéry do spoločnej matrice, čím sa vytvára spojený profil viacerých{1}}materiálov v jednom kontinuálnom prechode. Atuhé konštrukčné jadro z PVC obalené pružnou tesniacou manžetou z TPE, bez lepeného spoja a bez sekundárnej montáže. V projektoch s duálnym-profilom tesnenia tvrdomeru, ktoré citujeme, koextrudovaný prístup zvyčajne znižuje celkové náklady na pokládku o 25 – 35 % v porovnaní so samostatným pretláčaním plus manuálnou montážou -, ale takmer všetky tieto úspory pochádzajú z eliminácie dodatočnej práce a obstarávania lepidiel, nie z rozdielov v cenách materiálu. Delta suroviny medzi týmito dvoma cestami je zvyčajne pod 5 %.



Toto čisté zhrnutie pokrýva jednoduché prípady. Akonáhle prejdete do profilov s dutými kanálmi, tromi alebo viacerými materiálovými zónami a hrúbkami stien, ktoré sa líšia od 0,6 mm do 4 mm v rovnakom priereze, proces si vyžaduje úroveň inžinierskej presnosti, do ktorej sa väčšina článkov s prehľadom koextrúzie nikdy nedostane.

Koextrudované profily hrajú podľa iných pravidiel ako film

Väčšina publikovaných usmernení o technológii viacvrstvového vytláčania je napísaná pre aplikácie balenia vyfukovaných fólií alebo plochých - listov, kde sa vrstvy spájajú v rovnomernej, širokej sieti. Skúsený operátor filmu považuje za prijateľné odchýlky v hrúbke vrstvy ± 3 % v rámci šírky 2- metrov. Koextrúzia profilu takýto luxus nedosahuje. Prierez-je nejednotný vzhľadom na dizajn: hrubé montážne príruby prechádzajú do tenkých flexibilných okrajov, duté komory prerušujú tok materiálu a ostré vnútorné rohy vytvárajú lokalizované šmykové koncentrácie, ktoré prerozdeľujú hranice vrstiev spôsobmi, ktoré je ťažké predvídať z 2D výkresov.

V našich riadkoch sme sa naučili nadmerne{0}}kompenzovať to vgeometriu kanála pomocou simulácie CFD{0}}založenej na Polyflowpred rezaním ocele. Korekcia profilovej matrice po prvých skúškach pridáva 3 – 6 týždňov k časovej osi programu a zvyčajne stojí 30 – 50 % pôvodnej investície do matrice -, takže správne zostavenie modelu toku pri prvom prechode nie je akademickým cvičením, je to riadková položka P&L. (MDPI Polymers - Kontrola procesu koextrúzie)

Kedy je koextrúzia správna výzva - a kedy nie

Stavebný-tesniaci profil amortizuje náklady na viac stoviek tisíc metrov ročne; špeciálna lekárska trubica by mohla odôvodniť použitie nástrojov pri oveľa nižších objemoch, pretože hranica na meter- je rádovo vyššia.

Systém kociek je tiež dôležitý viac, než si väčšina kupujúcich uvedomuje. Napájací blok spája prúdy polyméru proti prúdu od matrice a vedie ich cez zdieľané potrubie - nižšie kapitálové náklady, rýchlejšia výmena. To funguje dobre, keď sa obe živice spracovávajú v rozmedzí približne 15 až 20 stupňov od seba. Akonáhle prekročíte túto tepelnú medzeru, teplejší materiál začne degradovať chladnejší materiál na rozhraní. Minulý rok sme narazili na túto stenu pri projekte: PVC pri 185 stupňoch v kombinácii so spracovaním TPE na báze SEBS- pri 210 stupňoch . Na papieri 25 stupňová medzera. V skutočnosti dizajn podávacieho bloku spôsobil dostatok tepelných prestupov{13}}na vytvorenie viditeľného žltnutia na povrchu PVC počas prvých 50 metrov. Prešli sme na viac{16}}rozdeľovaciu lisovaciu hlavu, kde si každý polymér udržiava svoju vlastnú tepelnú dráhu až do konečného bodu zlúčenia. Problém vyriešený -, ale cena kociek sa zhruba zdvojnásobila.

Ak je vašou požiadavkou na výkon jednoducho „pridať 2 % UV stabilizátora do celého dielu“, ide o problém zloženia, nie problém koextrúzie. Koextrúzia je zložitá len vtedy, keď sú požadované vlastnosti fyzicky nezlučiteľné v jedinej zmesi - tvrdého povrchu na mäkkom jadre, bariérovej vrstvy medzi štrukturálnymi poťahmi alebo farebnej čiapočky zakrývajúcej recyklovaný-obsah substrátu. Odmietame otázky týkajúce sa koextrúzie približne raz za mesiac, keď by zmiešavanie alebo následné nanášanie{5}}prinieslo rovnaký výsledok s nižším rizikom. To nie je marketingový altruizmus; je to preto, že zákazník, ktorý zistí, že preplatil za zbytočnú zložitosť procesov, sa už nevráti.

Znalosti procesov, ktoré sa nezobrazujú v dátových hárkoch

Zhoda viskozity medzi polymérnymi vrstvami sa správne uvádza ako kritická premenná pri koextrúznom spracovaní. To, čo toto všeobecné tvrdenie vynecháva, jeprechod viskozity: dva polyméry, ktorých krivky šmykovej-viskozity sa pretínajú špecifickou šmykovou rýchlosťou, čo znamená, že sú dobre{1}}zladené pri jednej rýchlosti linky, ale drasticky nesúladné pri inej. Na koextrúznej linke s tromi extrudérmi s rôznymi priemermi závitovky - povedzme 45 mm hlavná, 30 mm funkčná vrstva a 25 mm spojovacia vrstva - každý stroj generuje inú históriu strihu a stabilné prevádzkové okno sa môže zúžiť na teplotný rozsah iba 3–5 stupňov . (Technológia plastov - Jim Frankland)

Samostatne, elastické zapuzdrenie je režim zlyhania, ktorý funguje nezávisle od viskozity. Aj keď sú viskozity taveniny dokonale vyvážené, elastické vlastnosti polymérnych tavenín poháňajú sekundárne toky kolmé na smer extrúzie. Tieto toky postupne preusporiadavajú polohy vrstiev vo vnútri matrice - a efekt bol zdokumentovaný aj medzi rovnakými druhmi polymérov zafarbenými rôznymi pigmentmi. V profilovej matrici s dlhými plochami to môže posunúť nominálne vycentrovanú bariérovú vrstvu úplne mimo-os v čase, keď diel opustí.

Tlak na recyklovateľnosť prepisuje viac{0}}vrstvové pravidlá dizajnu

Štruktúra viacerých{0}}materiálov, vďaka ktorým je koextrúzia výkonná, tiež mimoriadne sťažuje-recykláciu{2}}životnosti. PVC/TPE/nylonový profil nemožno v žiadnom praktickom zmysle mechanicky recyklovať - polyméry sa neoddelia a zmiešané prebrúsenie je nepoužiteľné.

Regulačný tlak zrýchľuje reakciu priemyslu. V Nemecku, Španielsku a Holandsku 47 % nových flexibilných obalových jednotiek SKU uvedených na trh medzi Q3 2024 a Q2 2025 prešlo z viac-materiálových laminátov na mono{5}}polyetylénové alebo mono{6}}polypropylénové viacvrstvové štruktúry - stále koextrudované, ale vyrobené z rovnakej rodiny polymérov, takže celá štruktúra jedného prúdu sa recykluje ako jeden prúd. (Wiley - Recyklácia viacvrstvových polymérnych bariérových filmov) Cieľom nariadenia EÚ o obaloch a odpadoch z obalov je do roku 2030, aby boli všetky plastové obaly recyklovateľné alebo opätovne použiteľné. Pre extrúziu profilov v stavebníctve a priemyselných aplikáciách sa PPWR ešte priamo neuplatňuje -, ale obstarávacie tímy, ktoré dnes špecifikujú multi-polymérne koextrudované profily bez stratégie konca--životnosti, budujú zodpovednosť za dodržiavanie predpisov, ktorá pred piatimi rokmi neexistovala.

Pre zákazníkov, ktorí chcú predbehnúť túto zmenu, sme začali testovať koextrúziu mono{0}}materiálu TPE-na-TPE. Funkčná diferenciácia pochádza skôr z rôznych tried tvrdosti naprieč vrstvami než z miešania rodín polymérov. Prvé výsledky sú sľubné pre tesniace profily, hoci bariérové ​​vlastnosti stále zaostávajú za tým, čo poskytuje funkčná vrstva PA alebo EVOH. Je to čestný kompromis a radšej by sme boli transparentní v súvislosti so súčasným obmedzením, než aby sme predali schopnosti.

Čo sa vlastne opýtať pri hodnotení dodávateľa koextrúzie

Prvá otázka by nemala byť cena za bežný meter. Videli sme, že programy zlyhali nie preto, že uvedená cena bola nesprávna, ale preto, že proces dodávateľa nedokázal udržať ±0,15 mm na kritickom rozmere vrstvy pri výrobnej rýchlosti.

Dodávateľ, ktorý vás presmeruje preč od koextrúzie pri zložení alebo dodatočnej{0}}montáži, vyrieši rovnaký problém jednoduchšie, je ten, kto rozumie procesu dostatočne hlboko na to, aby poznal jeho hranice. Tento druh technickej poctivosti sa hľadá ťažšie ako samotné stroje.
